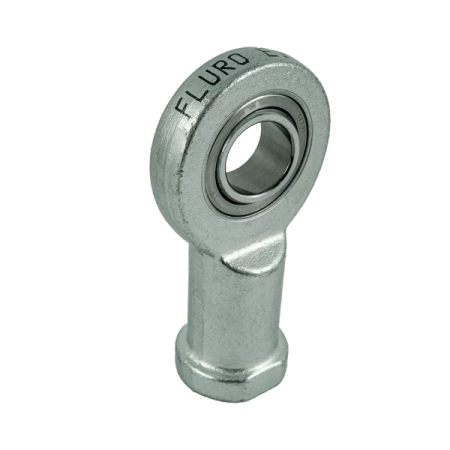

Teste a Snodo - Uniball EIL 16 D FLURO - M16 (filettatura interna sinistra)
Teste a Snodo - Uniball EIL 16 D FLURO - M16 (filettatura interna sinistra)
- Serie EI – testa a snodo, serie dimensionale E con filettatura interna, realizzata in acciaio decapato o acciaio trattabile termicamente, zincata, con cuscinetto sferico senza manutenzione.
:
Teste a Snodo FLURO EI
Serie EI - testa a snodo, serie dimensionale E con filettatura interna in acciaio da lavorazione automatica o in acciaio da bonifica, zincata, con cuscinetto radiale sferico esente da manutenzione.
Per applicazioni con carichi elevati, agenti unilateralmente e con larghezza di installazione ridotta
Serie dimensionale E - esente da manutenzione.
Coppia di contatto radente: acciaio / PTFE
Corpo:
fino alla dimensione 10 in acciaio da lavorazione automatica [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, UK 230M07, USA 12L13], tornito
Dalla dimensione 12 in acciaio da bonifica [DE C45, FR 1C45, IT C45, SE 1650, UK 080M46, USA AISI 1045], forgiato
Cuscinetto - adiale sferico GE...EC esente da manutenzione, acciaio/PTFE
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
46 / 1.81"
W - Larghezza interna dell'anello [mm /inch]
14 / 0.55"
T - Larghezza esterna dell'anello [mm /inch]
11 / 0.43"
L- Lunghezza [mm /inch]
67 / 2.64"
GM - Lunghezza filettatura [mm /inch]
33 / 1.30"
Angolo di rotazione
20°
Carico statico massimo [kN / lbs]
54.5 / 12252.09
Carico dinamico massimo [kN / lbs]
22.5 / 5058.20
Peso
220 g / 0.485 lbs
