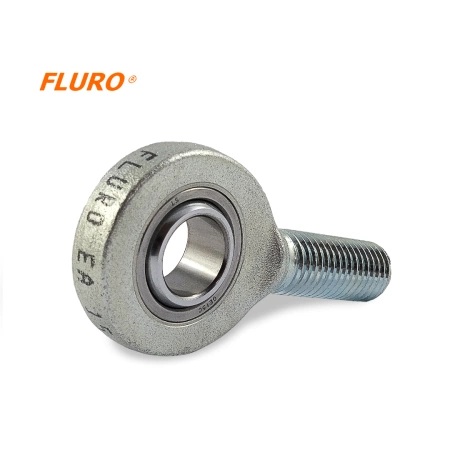

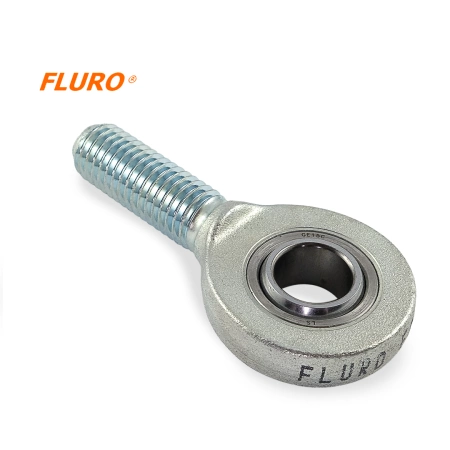

Testa a Snoda – Uniball EA 10 D-NIRO FLURO – M10 Filetto esterno destro
Testa a Snoda – Uniball EA 10 D-NIRO FLURO – M10 Filetto esterno destro
- Serie EA..D-NIRO – testa a snodo in acciaio inox con filetto esterno, dotata di cuscinetto radiale sferico GE…EC-NIRO. Progettata per applicazioni con carichi elevati unidirezionali e larghezza di montaggio ridotta in ambienti soggetti a corrosione.
:
Testa a Snoda FLURO EA..D-NIRO
Serie EA..D-NIRO – testa a snodo in acciaio inox con filetto esterno, dotata di cuscinetto radiale sferico GE…EC-NIRO. Progettata per applicazioni con carichi elevati unidirezionali e larghezza di montaggio ridotta in ambienti soggetti a corrosione.
Serie dimensionale E – acciaio inox, esente da manutenzione.
Coppia di scorrimento: acciaio / PTFE
Corpo: misure 6 – 10 acciaio inox 1.4301, forgiato, lucidato
dalla misura 45 acciaio inox 1.4301, tornito
dalla misura 50 acciaio inox 1.4057, tornito
Cuscinetto – cuscinetto radiale sferico GE…EC-NIRO in acciaio inox, esente da manutenzione
1) disponibile su richiesta
Marchio
Simbolo
EA 10 D-NIRO
Tipo
Fluro EA..D-NIRO Series
Filettatura
M10
Tipo di Filettatura
Destra Maschio
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
29 / 1.14"
W - Larghezza interna dell'anello [mm /inch]
9 / 0.35"
T - Larghezza esterna dell'anello [mm /inch]
7 / 0.28"
L- Lunghezza [mm /inch]
48 / 1.89"
GM - Lunghezza filettatura [mm /inch]
26 / 1.02"
Angolo di rotazione
24°
Carico statico massimo [kN / lbs]
11.6 / 2607.78
Carico dinamico massimo [kN / lbs]
10.0 / 2248.09
Peso
50 g / 0.11 lbs
